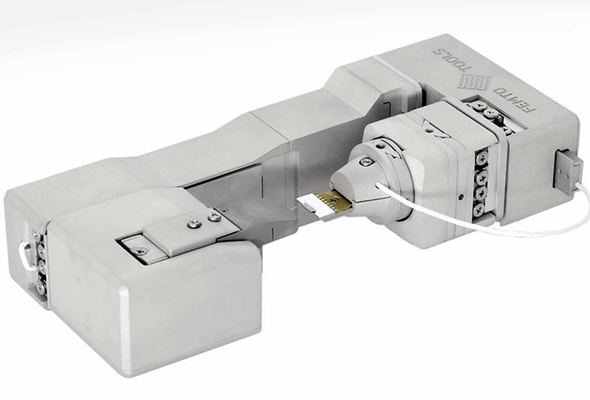

FT-NMT04納米力學壓痕儀 / FT-I04高分辨率納米壓痕測試系統

                FemtoTools是一家瑞士高科技公司，研發團隊依托于瑞士聯邦理工學院-機器人與智能系統研究所（ETH-IRIS）Bradley Nelson 教授課題組，為微納米尺度的機械測試和機器人處理研發超高精度儀器，充分滿足半導體技術、微系統開發、材料科學、微型醫學和生物技術等領域的挑戰性要求。FT-NMT04納米力學測試系統是一種多功能的SEM/FIB原位納米壓痕儀，能夠精確地量化材料和微觀結構在微米和納米尺度的力學性能。基于MEMS技術的納米壓痕儀，F(xiàn)T-NMT04微力學使用獲得專利的FemtoTools微機電系統(MEMS)技術。FT-NMT04具有卓越的分辨率、可重復性和動態響應。  FT-NMT04原位納米壓頭用于金屬、陶瓷、薄膜以及超材料和MEMS等微觀結構的力學測試。此外，通過使用各種附件，F(xiàn)T-NMT04納米力學壓痕儀的性能可以擴展到各個研究領域的通用要求。典型的應用包括通過對微孔的壓縮試驗或?qū)菢?biāo)本、薄膜或納米線的拉伸試驗來量化塑性變形機制。此外，壓縮試驗過程中的連續剛度測量可以量化微梁斷裂試驗過程中的裂紋擴展和斷裂韌性。由于500 pn和50 pm的低噪聲，F(xiàn)T-NMT04納米壓痕具有很好的重復性，以及納米壓痕與EBSD映射的空前相關性

產品特點

FT-NMT04 多種測試功能，可實現納米壓痕、壓縮、拉伸、斷裂、疲勞、蠕變等實驗，可結合SEM、EBSD或STEM等探頭實現定量力學測試和原位成像，基于獲得專利的MEMS傳感技術，可實現0. 5 nN至2000mN的力學測試和0.05 nm至21mm的位移測試， 高達500Hz的連續剛度測量（CSM）或疲勞測試，無需復雜的動態校準。

FT-NMT04緊湊的模塊化設計，本征位移控制模式，可實現快速應力下降的精準量化 （也可通過反饋實現載荷控制模式），基于閉環控制的三軸或四軸樣品定位臺，可實現樣品的精準定位，高達800°C的高溫等溫測試，簡單便捷的壓頭面積函數校準和框架柔度校準程序，強大的數據分析工具，用于測量結果的分析、處理，SEM同步功能，可實現SEM圖像、視頻和力學測試數據的一一對應，可集成到幾乎所有SEM中。

配置及參數

FT-NMT04 可以設置為三種不同的主要配置。 每個配置都是專門為一組應用程序設計的，并提供一組獨特的功能。 此外，通過添加或移除 FT-SEM-ROT 旋轉平臺或 FT-SEMROT/TILT 旋轉和傾斜平臺，只需幾個簡單的步驟即可實現每種配置。

力感應范圍：+/- 200 mN
• 力本底噪聲 (10 Hz)：500 pN
• 位移范圍：25 μm
• 位移本底噪聲 (10 Hz)：50 pm
• 高達 500 Hz 的連續剛度測量和疲勞測試
• 尺寸：120 x 44 x 72 毫米

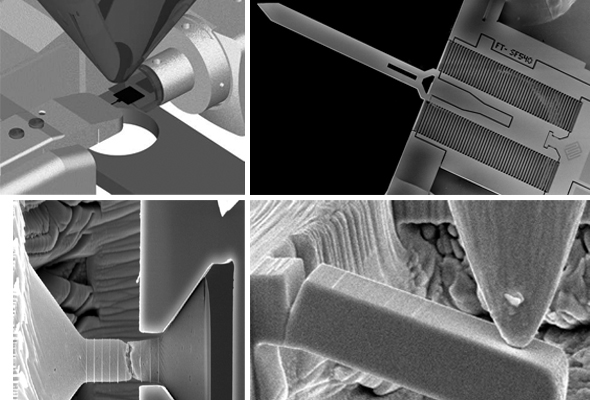

功能概覽

納米壓痕：

可以進行低體積材料硬度和楊氏模量的測定、接觸力學和動力響應的量化、多軸應力下變形機理的表征

微柱壓縮測試：

微柱壓縮測試功能可以進行滑動系統臨界剪切應力的測定、單軸應力下變形機理的表征、延伸損傷和局部應變量化

微懸臂梁斷裂測試：

微懸臂斷裂測試功能可以進行亞微米斷裂韌性連續J積分、單調循環斷裂行為的表征、單個裂紋產生和擴展的量化

微拉伸測試：

微拉伸測試功能可以進行屈服應力、較為限拉伸應力和斷裂伸長的測定、單調循環載荷下斷裂的表征、局部應變效應和裂紋擴展的量化

應用實例

•

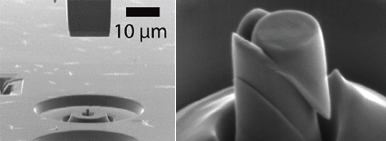

  微柱壓縮

  原位掃描電鏡微柱壓縮試驗提供了一種測量低體積材料單軸力學響應的方法，并直接將應力應變數據與單個變形關聯起來。它能夠量化具體的階段和顆粒，或研究尺寸效應，測量系統的關鍵要求是高負載和位移分辨率，以及快速的數據采集率。

•

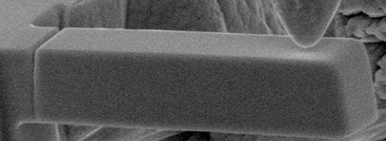

  微懸臂斷裂試驗

  斷裂韌性是大多數工程應用中的一個關鍵性能。采用微懸臂梁彎曲試驗進行小尺度斷裂試驗是確定低體積材料斷裂韌性的關鍵。此外，這些試驗為量化特定微觀結構特征對材料整體抗裂性提供了重要的信息。

•

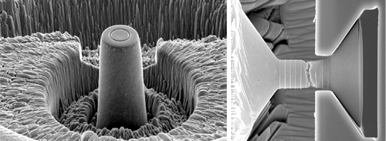

  微拉伸試驗

  大型拉伸試驗是一種常用的量化材料彈性模量、屈服強度、較為限強度和斷裂強度的試驗。 為了量化單相或界面的特性，需要進行微觀拉伸試驗。 FIB可用于將硅力傳感探頭的尖端加工成夾具的形狀，這種夾持器的形狀能夠夾持狗骨樣本，以便進行微拉伸試驗。

•

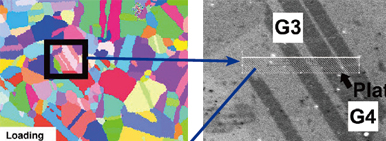

  機械測試與STEM/EBSD相關聯

  FT-NMT04不僅將材料的應力應變響應研究與表面分析相結合，同時與EBSD、TKD和STEM特性相結合，對相變和位錯動力學進行了前所未有的定量研究。微拉伸試驗、支柱壓縮和懸臂彎曲與EBSD相聯，能夠監測和量化動態相變和應變。

•

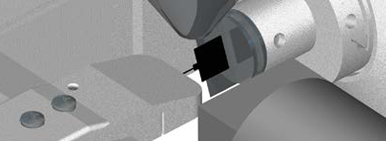

  連續剛度測量（CSM）

  FT-NMT04具有高載荷和位移分辨率的CSM納米壓痕，能夠量化從淺穿透過程中塑性開始到主體材料的機械響應。此外，F(xiàn)T-NMT04系統的擴展諧波頻率范圍（高達500Hz），加上快速的數據采集率，適用于粘彈性和粘塑性的定量動態力學分析。

•

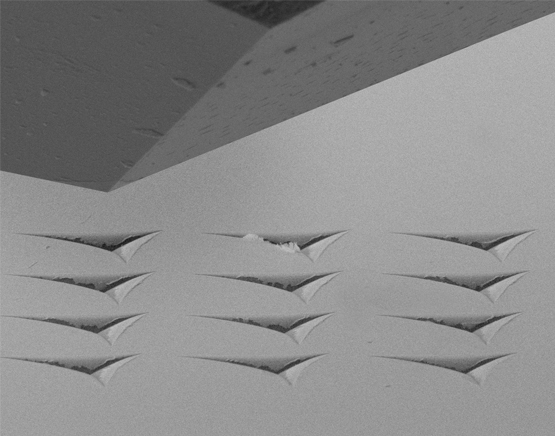

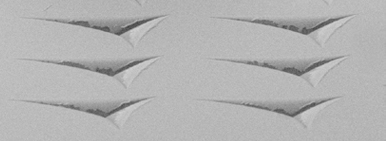

  納米壓痕

  通過將超高載荷和位移分辨率與原位 SEM 觀察相結合，F(xiàn)T-NMT04能夠測量特定亞微米級微結構特征的機械性能并直接可視化堆積的形成, 滑帶和裂縫。利用創新的連續納米壓痕/EBSD 協議，它還能夠研究連續壓痕過程中應變定位和相變的演變。
